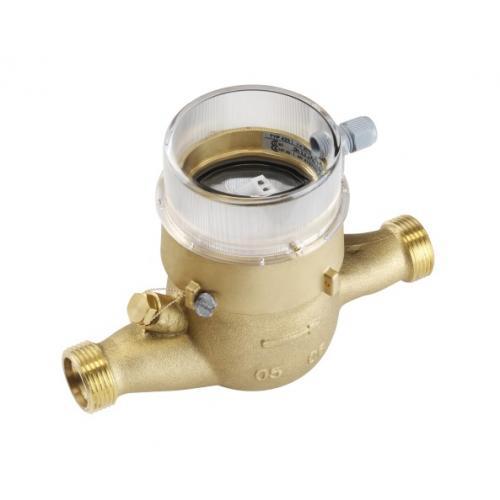

Kontaktwasserzähler MNRK/MNSRK

  • Mehrstrahl-Flügelradzähler mit Kontaktgeber Reed zur Steuerung, Dosierung oder Fernanzeige von Durchflussmengen

Anwendungsgebiete

  • Mehrstrahl-Flügelradzähler mit Kontaktgeber Reed zur Steuerung, Dosierung oder Fernanzeige von Durchflussmengen

Funktionsbeschreibung

Bei den Kontaktwasserzählern des Typs M-NRK handelt es sich um einen Flügelradzähler in Nassläufer - Ausführung (Zählwerk und Zifferblatt liegen im Wasser) nach neustem technischen Stand. Das Wasser tritt durch mehrere am Umfang des Flügelbechers tangential angebrachte Löcher ein, trifft auf den - dadurch vollbeaufschlagten - Flügel und tritt durch eine zweite, höher liegende Öffnungsreihe wieder aus (Mehrstrahlprinzip).

Der Kontaktausgang liefert im Zusammenwirken mit dem Zählwerk des Wasserzählers eine durchflussproportionale Impulsfrequenz. Als Sensor dient ein Reedschalter, als Initiator ein mit einem Magnet bestücktes Rad mit einem Schaltimpuls pro Umdrehung.

Leistungsmerkmale

  • Besonders niedriger Druckverlust und erheblich erweiteter Messbereich
  • Registrierung kleinster Wasserentnahmen
  • Kurzzeitig hoch belastbar
  • Größte Messdauerhaftigkeit
  • Vor- und Rückwärtszählung
  • Stecksieb im Eingangsstutzen, dadurch Reinigung ohne Verletzung der Plombe möglich
  • Messtechnische Daten günstiger als durch Eichordnung vorgeschrieben
  • Leicht auswechselbarer Kontaktgeber
  • Kontakgeber mit Lüsterklemmenanschluss (Standardausführung) oder Kabel 2 m
  • Kontaktbelastung max. 24 V (Schutzkleinspannung) 0.2 A
