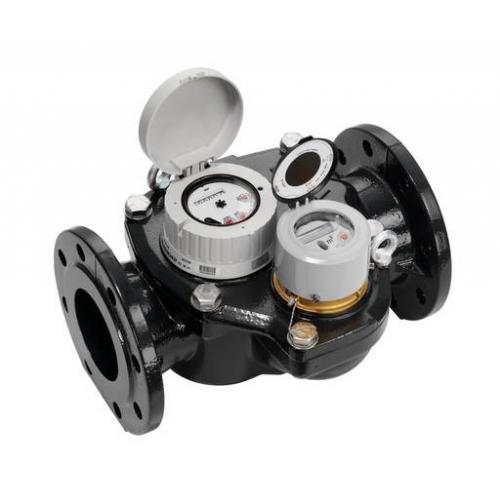

Verbundwasserzähler WPV-MFD

auch als Typ WESAN WPV oder "Mercedes" WPV bezeichnet


Anwendungsgebiete

  • Messung von hohen, extrem schwankenden Durchflüssen
  • Messung kleinster Durchflüsse für Leckageerkennung
  • Ideal für Feuerlöschleitungen

Funktionsbeschreibung

Bei den Wasserzählern des Typs WPV handelt es sich um eine Kombination aus einem Großwasserzähler als Hauptzähler und einem Hauswasserzähler als Nebenzähler. Eine Umschalteinrichtung sorgt dafür, dass bei kleinen Durchflüssen nur der Nebenzähler beaufschlagt wird, während bei großen Durchflüssen die Umschalteinrichtung öffnet um zusätzlich den Hauptwasserzähler zu beaufschlagen. Die Umschaltung erfolgt bei einer bestimmten Druckdifferenz. In abhängig von der Konstruktion ist ein Mindestdruck von 0,2 bis 0,5 bar am Eingang erforderlich.

Leistungsmerkmale

  • Für den Einbau in waagerechten, senkrechten und schrägen Rohrleitungen
  • Eichfähiger Messeinsatz in einer Einheit austauschbar, bestehend aus: Messeinsatz-Hauptzähler, Umschaltventil, Messkapsel als Nebenzähler
  • Ideale Gehäuse- und Gehäusedeckelgestaltung gewährleistet keine Ablagerung, kein stagnierendes Wasser und keine Lufteinschlüsse
  • Nebenzählerleitung im Gehäusedeckel integriert. Keine Verschmutzungs- und Korrosionsgefahr
  • Ohne Messfehler im Umschaltbereich
  • Nebenzähler Trockenläufer-Messkapsel und Rückflussverhinderer leicht vor Ort auswechselbar
  • Gute Langzeit-Messstabilität
  • Zur leichteren Ablesbarkeit ist die gesamte Kopfpartie mit Zählwerk und Gebern um 350° drehbar
  • Hauptzähler und Nebenzähler sind vorbereitet für Anschluss von zwei Kontaktgebern (Reed) und einem Optogeber
  • Um ein sicherers Umschalten zu gewährleisten ist beim WESAN WPV ein Vordruck von min. 0.6 bar erforderlich
