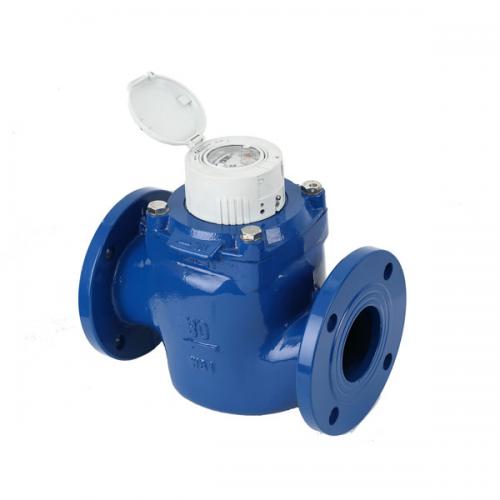

Woltmann - Wasserzähler WSD

Anwendungsgebiete

  • Messung mittlerer bis niedriger Durchflüsse bei schwankendem Durchflussprofil
  • In engen Einbaustellen ohne Einlaufstrecke
  • Kaltwasser bis 50°C
  • für waagerechten (Zählwerk nach oben)

Funktionsbeschreibung

Bei den Wasserzählern des Typs WS handelt es sich um Turbinenzähler mit senkrechter Radachse (größerer Druckhöhenverlust). Die Trubine besteht aus schraubenflächenartig verwundenen Schaufeln. Wegen der vertikalen Lagerung beseitz der WS sehr gute Laufeigenschaften. Dies hat eine kleine untere Belastungsbereichgrenze und ein kleiner Anlaufdurchfluss zur Folge. Kleinere Durchflüsse werden folglich besser erfasst als beim WP. Wegen der mehrfachen Strömungsumlenkung, Wassereintritt von unten und Wasseraustritt oberhalb des Messflügels, hat der WS einen höheren Druckverlust, insbesondere im oberen Messbereich. Der Einsatz erfolgt überwiegend da, wo der Betrieb hauptsächlich im unteren Bereich stattfindet.

Leistungsmerkmale

  • Austauschbare, MID-zugelassene metrologische Einheit
  • Beschlagssicheres und überflutbares Kupfer-/Glas-Zählwerk (IP68)
  • Geringer Anlaufwert und hohe Überlastsicherheit
  • Hydraulische Lagerentlastung
  • Dauerhafte Messstabilität
  • Keine gerade Einlauf- bzw. Auslaufstrecke erforderlich (U0/D0 gemäß OIML R49 und DIN EN ISO 4064)
  • Optional WP-Baulänge für DN 50, DN 80 und DN 100 lieferbar.
  • Optional ISO-Baulänge für DN 50, DN 80 und DN 100 lieferbar.
  • Werkstoffe u. Beschichtung zugelassen nach KTW / W270
  • Zugelassen nach MID und OIML

Serienmäßig ausgestattet mit Kommunikationsschnittstelle für:

  • Elektronischer Impulsgeber
  • Wired M-Bus
  • Funk via wireless M-Bus nach OMS (Open Metering System)
  • Funk via LPWAN (LoRaWAN™, SIGFOX)
  • Nachrüstbar mit bis zu zwei Reed-Kontaktgebern
  • Kombinierbar mit stationärem GSM-System
