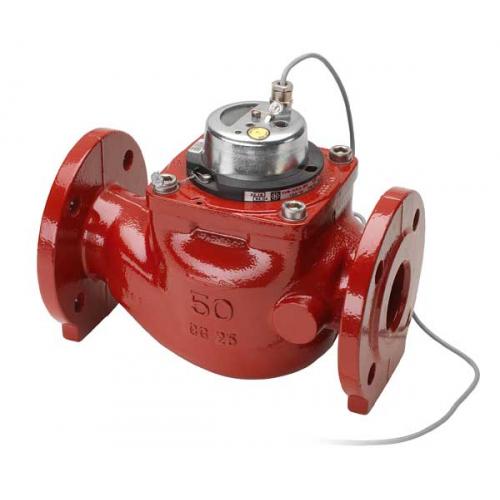

Woltman - Volumenmessteil WS-XKA

Anwendungsgebiete

Als Teilgerät eines Wärmezählers, durch welches die Wärmeträgerflüssigkeit entweder im Vorlauf oder im Rücklauf eines Wärmetauscher-Kreislaufes fließt und das ein Signal abgibt, das eine Funktion des Volumens oder der Masse oder des Volumen- oder Massendurchflusses ist.

Funktionsbeschreibung

Bei den Volumenmessteilen (Durchflusssensoren) des Typs WS handelt es sich um Turbinenzähler mit senkrechter Rohrachse (größerer Druckhöhenverlust) konzipiert nach neustem technischen Stand. Der Flügel besteht aus schraubenflächenartig verwundenen Schaufeln und wird parallel zu seiner Achse durchströmt. Der Rohrquerschnitt wird ohne wesentliche Verengung beibehalten, was einen sehr geringen Druckverlust gegenüber den Flügelradzähler zur Folge hat (Woltmanprinzip).

Leistungsmerkmale

  • Möglichkeit zur Fernübertragung von Durchflussmengen
  • Geeignet für den Einbau in waagerechte Rohrleitungen
  • Zählwerk gekapselt, evakuiert, überflutungssicher
  • Zählwerk ist zur leichteren Ablesbarkeit beliebig drehbar
  • Leicht auswechselbare Kontaktgeber
  • Kontaktbelastung (ohne Vorwiderstand) max. 24 V AC/DC (Schutzkleinspannung), 0.2 A
  • Schutz gegen magnetische Einflüsse durch eine plombierbare Abschirmhaube
  • Der Kontaktgeber ist mit einem 100 Ω, ¼ W Schutzwiderstand ausgerüstet(Kabellänge 3 m). Lieferung ohne Widerstand auf Bestellung.
  • Erheblich erweiteter Messbereich in Richtung kleiner Durchflüsse als die zugelassene metrologische Klasse dokumentiert
  • Herausragende Messdauerhaftigkeit auch bei extremen Belastungen (Qmax) durch Lagerung des Flügels in Ringsaphir und Hartmetall
  • Keine Ablesebehinderung durch Beschlagen der Klarsichthaube
  • Voll-Trockenläufer - keine Räder im Nassraum
