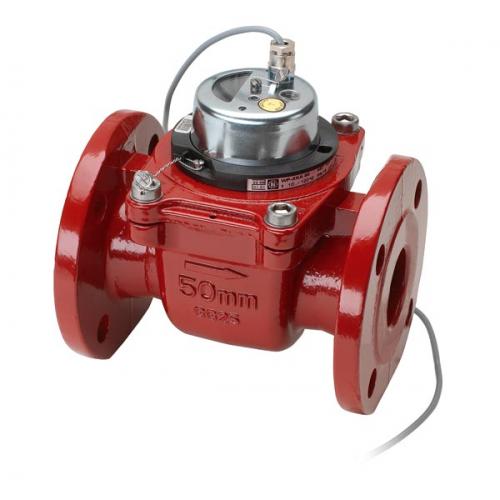

Woltman - Volumenmessteil WP-XKA

Anwendungsgebiete

Als Teilgerät eines Wärmezählers, durch welches die Wärmeträgerflüssigkeit entweder im Vorlauf oder im Rücklauf eines Wärmetauscher-Kreislaufes fließt und das ein Signal abgibt, das eine Funktion des Volumens oder der Masse oder des Volumen- oder Massendurchflusses ist.

Funktionsbeschreibung

Bei den Volumenmessteilen (Durchflusssensoren) des Typs WP handelt es sich um Turbinenzähler mit paralleler Rohrachse (kleiner Druckhöhenverlust) konzipiert nach neustem technischen Stand. Der Flügel besteht aus schraubenflächenartig verwundenen Schaufeln und wird parallel zu seiner Achse durchströmt. Der Rohrquerschnitt wird ohne wesentliche Verengung beibehalten, was einen sehr geringen Druckverlust gegenüber den Flügelradzähler zur Folge hat (Woltmanprinzip).

Leistungsmerkmale

  • Möglichkeit zur Fernübertragung von Durchflussmengen
  • Geeignet für beliebigen Einbau
  • Zählwerk gekapselt, evakuiert, überflutungssicher
  • Zählwerk ist zur leichteren Ablesbarkeit beliebig drehbar
  • Leicht auswechselbare Kontaktgeber
  • Kontaktbelastung (ohne Vorwiderstand) max. 24 V AC/DC (Schutzkleinspannung), 0.2 A
  • Besonders geringer Druckverlust
  • Schutz gegen magnetische Einflüsse durch eine plombierbare Abschirmhaube
  • Der Kontaktgeber ist mit einem 100 Ω, ¼ W Schutzwiderstand ausgerüstet (Kabellänge 3 m). Lieferung ohne Widerstand auf Anfrage.
  • Herausragende Messdauerhaftigkeit auch bei extremen Belastungen (Qmax) durch Lagerung des Flügels in Ringsaphir und Hartmetall
  • Keine Ablesebehinderung durch Beschlagen der Klarsichthaube
  • Voll-Trockenläufer - Nur das Flügelrad arbeitet im Nassraum um Störungen durch verschmutztes Heizungswasser zu minimieren
