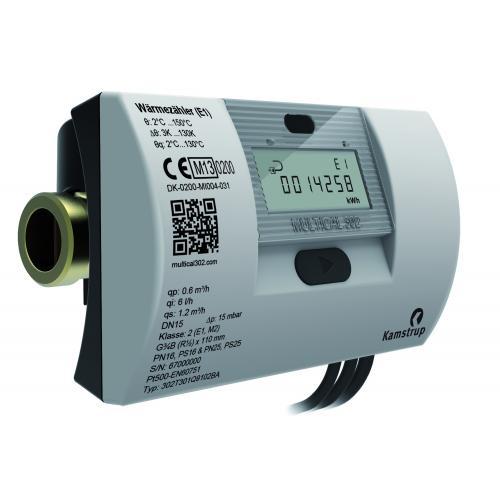

Ultraschall - Wärmezähler MULTICAL 302

auch als Typ Ultramess® 302 bezeichnet

Anwendungsgebiete

MULTICAL® 302 ist der kompakte Allroundwärme- und kältezähler, der mit seinen minimalen Abmessungen überall installiert werden kann. Der Zähler kann während der Installation auch in die meist kompakten Anlagen gedreht werden, weshalb die Anzeige immer optimal abgelesen werden kann.

Wichtiger Hinweis: Als Kältezähler auch mit für in Deutschland notwendiger innerstaatlicher Kältezulassung gemäß PTB K 7.2 lieferbar.

Funktionsbeschreibung

Die Volumenmessung erfolgt mit bidirektionaler Ultraschalltechnik nach dem Laufzeitdifferenzverfahren, einem langzeitstabilen und genauen Messprinzip. Durch zwei Ultraschallwandler wird das Ultraschallsignal sowohl mit als gegen die Durchflussrichtung gesandt. Das Ultraschallsignal, das mit der Durchflussrichtung läuft, wird erst den jenseitigen Wandler erreichen, und der Zeitunterschied zwischen den beiden Signalen wird auf eine Durchflussgeschwindigkeit und hiernach ein Volumen umgerechnet.

Leistungsmerkmale

  • Vor Ort konfigurierbar auf Vorlauf und Rücklauf
  • Metalldurchflusssensor, zugelassen bis zu 130 °C Mediumstemperatur und Druckstufe PN16/PN25
  • Niedriger Druckverlust – alle Durchflussgrößen unter 0,1 bar
  • Dynamikbereich bis zu 1:1600 vom Start- bis zum Sättigungsdurchfluss – 1:250 (qi:qp)
