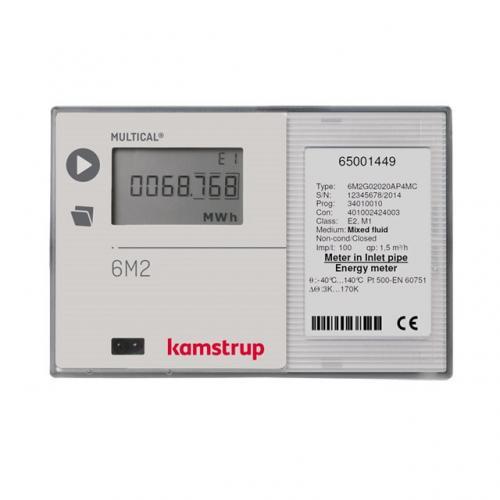

Rechenwerk - Wärmezähler MULTICAL 6M2

Anwendungsgebiete

  • zur Messung von Wärme und Kälte in allen Systemen für Frostschutzmittel* mit Mediumstemperaturen von -40 °C bis +140 °C verwendet.

    *Frostschutzmittel haben eine niedrigere spezifische Wärmekapazität im Vergleich zu Wasser. Die Art von Frostschutzmittel und Konzentration sind frei konfigurierbar, und deshalb kann das  MULTICAL® 6M2 die einzigartige spezifische Wärmekapazität in jeder Anwendung ausgleichen und eine hohe Genauigkeit unabhängig von der chemischen Zusammensetzung oder Anwendung sichern.

Funktionsbeschreibung

Das MULTICAL® 6M2 wird zusammen mit einem Durchflusssensor und zwei Temperaturfühlern verwendet. Das Rechenwerk kann mit verschiedenen Typen von Durchflusssensoren, die für Frostschutzmittel geeignet sind, verwendet werden, z.B. mechanische oder elektronische Abtastgeräte und magnetisch induktive Durchflusssensoren. Das Rechenwerk kann mit Durchflusssensoren bis zu qp 3.000 m³/h verwendet werden. Die Temperaturfühler, die an dieses Rechenwerk angepasst sind, sind Pt500-Fühler. Mit einer Vielzahl von Kommunikationsmodulen für das Rechenwerk ist es einfach, den Zähler an verschiedene Anwendungen anzupassen. Das Rechenwerk kann mit LonWorks,M-Bus, ModBus RTU und BACnet MS/TP für drahtlose Kommunikation versehen werden. Die Infocodes und Datenlogger des Rechenwerks machen ein unschätzbares Werkzeug zur Fehlersuche, Fehlerkorrektur und Analyse des Energieverbrauchs aus. Der Infologger überwacht ständig eine Reihe von Schlüsselfunktionen im Zähler wie z.B. Fehler in der Temperaturmessung. In solchen Fällen erscheinen blinkend ”INFO” und ein Infocode im Display. Das MULTICAL® 6M2 speichert Verbrauchsdaten jährlich, monatlich, täglich und stundenweise, was dem Betriebsleiter eine vollständige Performanceanalyse bietet. Bei Stromausfall werden die Daten gesichert.

Leistungsmerkmale

  • Kommunikationsschnittstellen: LonWorks, M-Bus, BACnet MS/TP und Modbus RTU, Impulsausgang CE/CV
  • Datenlogger speichert die Daten jährlich (15 Jahre), monatlich (36 Monate), täglich (460 Tage) und stündlich (1392 Stunden)
  • Datenbackup von allen Hauptregistern bei Stromausfall
  • für Durchflüsse von qp 0,6 bis zu qp 3.000 m³/h.
  • Angepasst an Frostschutzmittel
  • Messung von Temperaturen unten dem Gefrierpunkt
