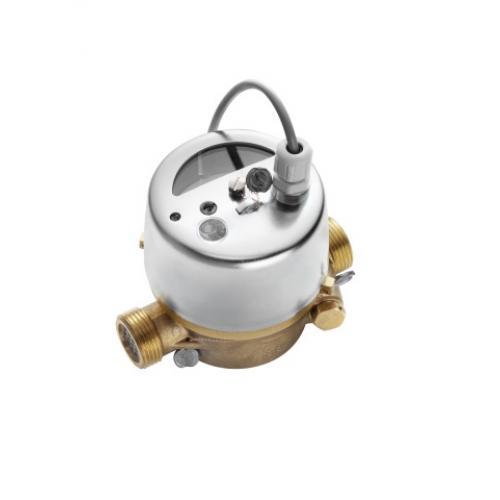

Einstrahl - Volumenmessteil E-THXKA

Mechanisches Einstrahl - Volumenmessteil zur Durchflussmessung in in Solar und Heizungssystemen.

Anwendungsgebiete

Als Teilgerät eines Wärmezählers, durch welches die Wärmeträgerflüssigkeit entweder im Vorlauf oder im Rücklauf eines Wärmetauscher-Kreislaufes fließt und das ein Signal abgibt, das eine Funktion des Volumens oder der Masse oder des Volumen- oder Massendurchflusses ist.

Funktionsbeschreibung

Bei den Volumenmessteilen (Durchflusssensoren) des Typs E-THXKA handelt es sich um Flügelradzähler in Volltrockenläufer - Ausführung mit Magnetkupplung und Rollenzählwerk konzipiert nach neustem technischen Stand. Die Magnetkupplung überträgt die Drehung des Flügelrades zuverlässig auf das Zählwerk. Um Störungen durch unreines Wasser auszuschalten arbeitet nur das Flügelrad im Nassraum. Die Anströmung des Flügelrads erfolgt über nur eine Eintrittsöffnung (Einstrahlprinzip).

Leistungsmerkmale

  • Möglichkeit zur Fernübertragung von Durchflussmengen
  • Geeignet für beliebigen Einbau
  • Staub- und strahlwasserdichtes Rollenzählwerk,
    Schutzklasse IP 65
  • Zählwerk ist zur leichteren Ablesbarkeit beliebig drehbar
  • Leicht auswechselbare Kontaktgeber
  • Kontaktbelastung (ohne Vorwiderstand) max. 24 V AC/DC (Schutzkleinspannung), 0.2 A
  • Schutz gegen magnetische Einflüsse durch eine plombierbare Abschirmhaube
  • Kompaktbauweise in Baugruppen zur Erleichterung der Wartung und Reparatur
  • Voll-Trockenläufer - Nur das Flügelrad arbeitet im Nassraum um Störungen durch verschmutztes Heizungswasser zu minimieren
